Aanw.mld BM230V-DD 230V PIR 10A 7M DALI/DSI Q-Tplug
BM230V-DD-QT-DIM

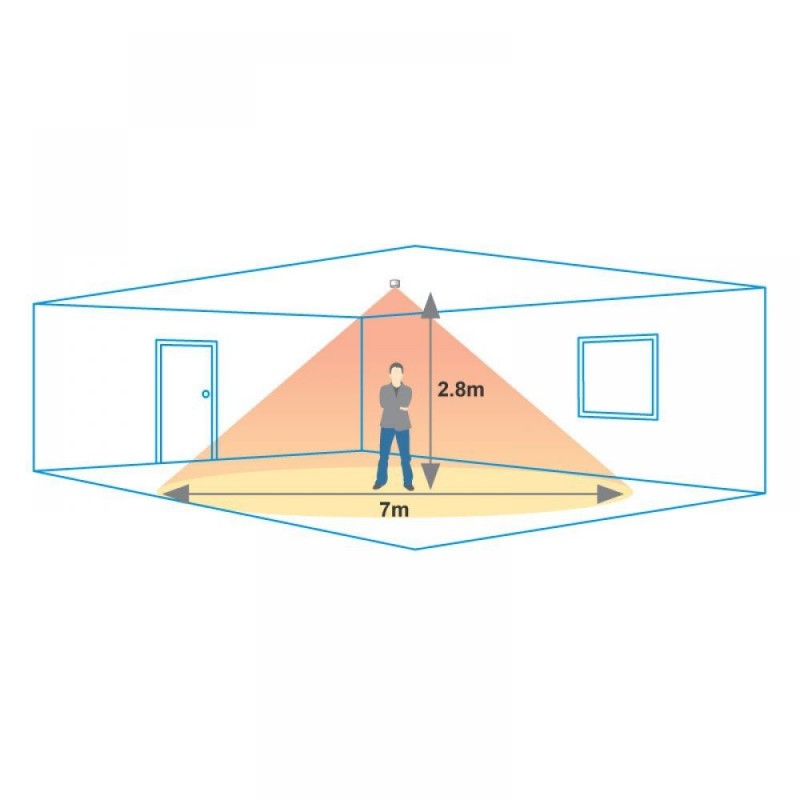

Aanwezigheidsmelder BM230V DD uitvoering PIR 230 Volt met Q-Tplugs, 10 Ampère schakelen en tot 20 drivers DALI of DSI dimmen. Detectiebereik van Ø 7 meter bij montage op 2.8m hoogte. Uitgerust met IR port voor bedienen met UHS7 handzender en programmeren met UHS5 en UN-LCDHS handzender. De sensor heeft een inbouwmaat van Ø64 mm.

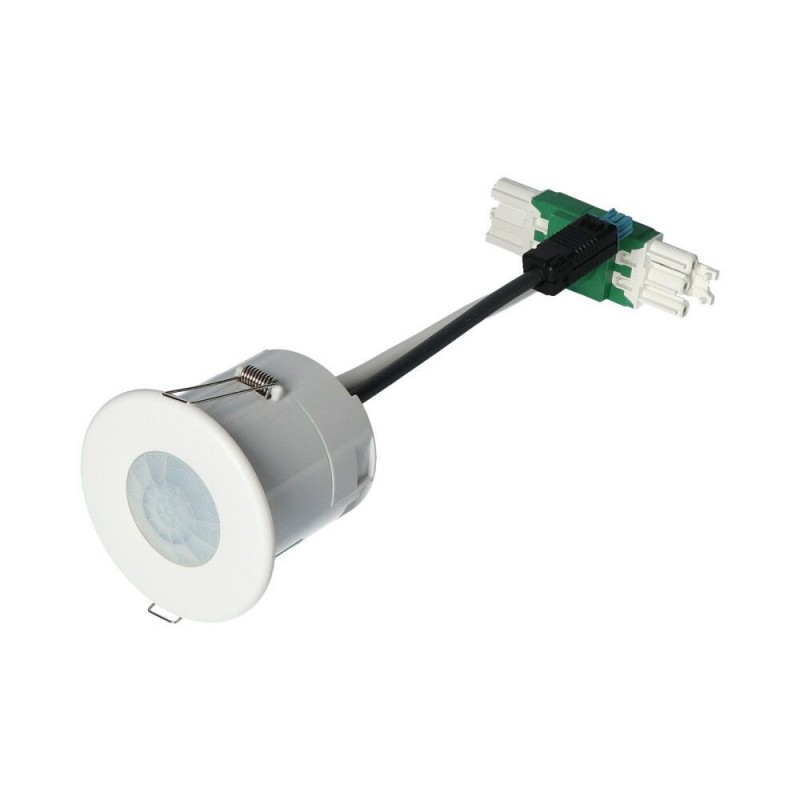

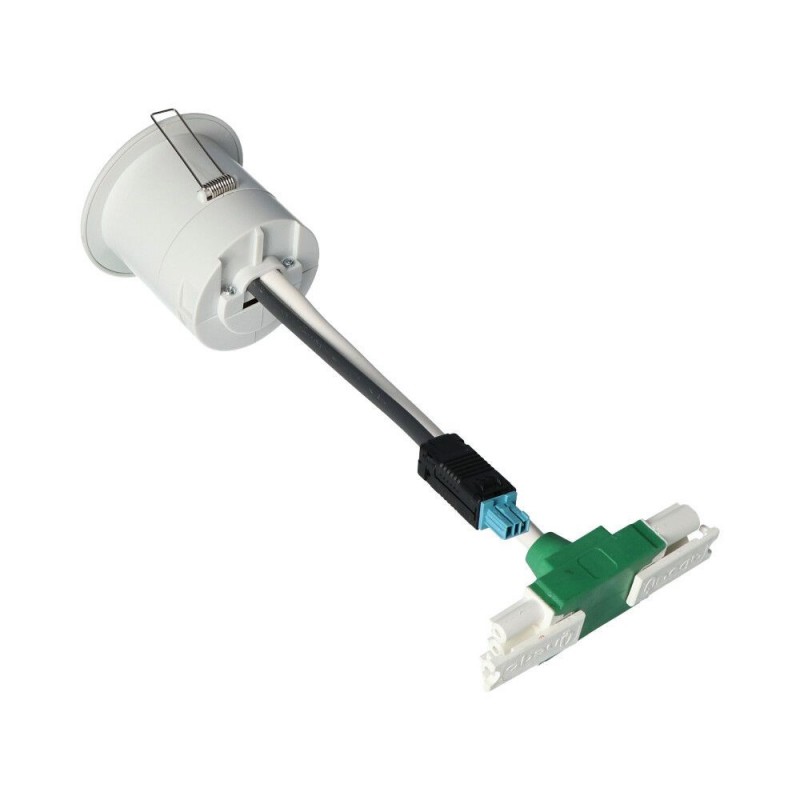

Aanwezigheidsmelder BM230V DD uitvoering voorzien van microwave sensor en DALI/DSI uitgang voor dimmen van armaturen. De aanwezigheidsmelder wordt 230 Volt gevoed en heeft een detectiebereik van Ø 7 meter bij montage op 2.8m hoogte. Voorzien van Qneqt Q-Tplug stekerbare aansluitsets voor voeden en 2-polig voor dimmen. Uitgerust met IR port voor bedienen met UHS7 handzender en programmeren met UHS5 en UN-LCDHS handzender.
Maximaal schakelvermogen:
- LED 10A / 2300W
- Fluorescent (TL) 10A / 2300W
- Compact fluorescent (PL) 10A / 2300W
Op kanaal twee kunnen maximaal 20 DALI of DSI drivers worden aangesloten voor het dimmen van armaturen.

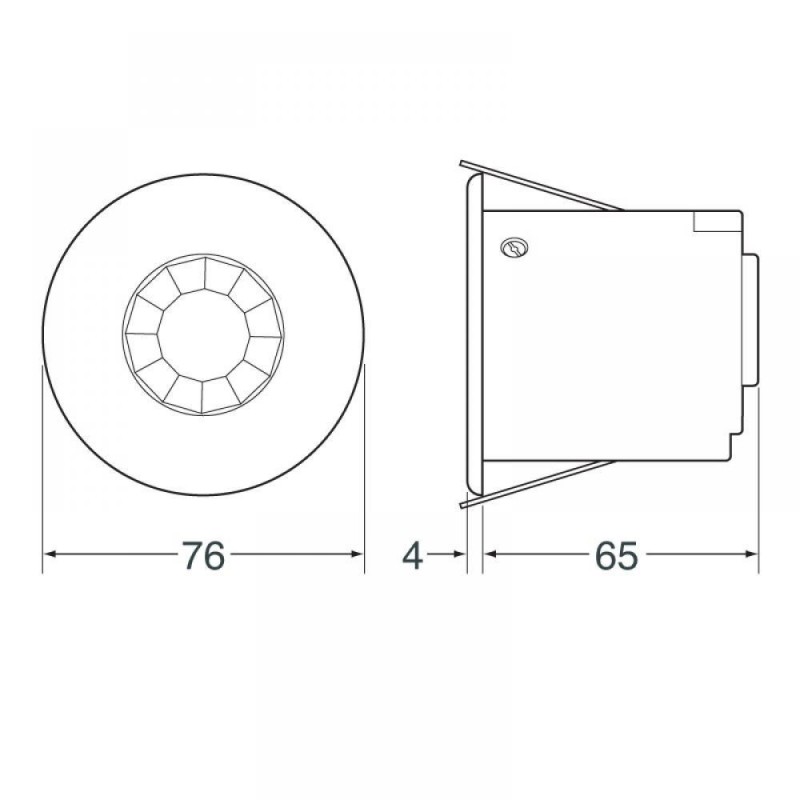

Inbouwmaat:
Om de aanwezigheidsmelder in het plafond in te bouwen dient er een uitsparing in de plafondtegel te worden voorzien van Ø 64mm. Zie voor meer informatie de gebruikershandleiding.
Bekijk wat in de doos zit van de BM230V-DD (hier genoemd EBDSPIR-DD):

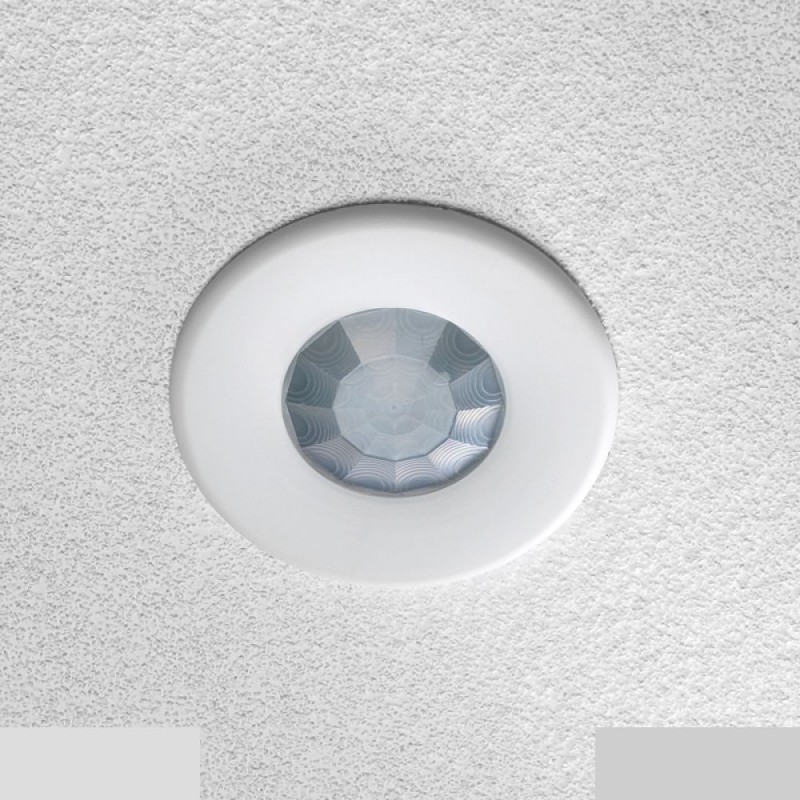

Deze instructie toont de eenvoudige plafond montage:
Datasheet BM230V-DD-QT-DIM| Artikelnummer: | BM230V-DD-QT-DIM |
| ETIM Klasse: | Bewegingsschakelaar compleet (EC000133) |
| Beschermingsgraad (IP): | IP40 |
| Halogeenvrij: | Nee |
| Uitvoering: | Presentiemelder |
| RAL-nummer (vergelijkbaar): | 9010 |
| Nom. spanning (V): | 230 |
| Hoogte (mm): | Niet bekend/Geen |
| Breedte (mm): | Niet bekend/Geen |
| Diepte (mm): | Niet bekend/Geen |
| Montagewijze: | Inbouw (stucwerk) |
| Slagvastheid: | Niet bekend/Geen |
| Kleur: | Wit |
| Diameter (mm): | Niet bekend/Geen |
| Materiaal: | Kunststof |
| Oppervlaktebescherming: | Geen (onbehandeld) |
| Opnemertype: | Passief infrarood |
| Met DALI interface: | Ja |
| Constantlichtregeling: | Ja |
| Kwaliteitsklasse: | Thermoplast |
| Uitvoering oppervlakte: | Mat |
| HVAC-aansturing: | Nee |
| Gedwongen uitschakeling: | Ja |
| Scanhoek (°): | Niet bekend/Geen |
| Optimale montagehoogte (m): | 2.8 |
| Overbruggingsschakelaar: | Ja |
| Max. reikwijdte zijwaarts (m): | Niet bekend/Geen |
| Max. presentiebereik (m²): | Niet bekend/Geen |
| Max. reikwijdte frontaal (m): | Niet bekend/Geen |
| Diameter reikwijdte op vloer (m): | 7 |
| Geschikt voor draadloos: | Ja |
| Bediening op afstand: | Ja |
| Met afstandsbediening: | Ja |
| Aanspreekgevoeligheid instelbaar: | Ja |
| Aanspreekhelderheid instelbaar: | Ja |
| Dimfunctie met dimmerbasiselement: | Ja |
| Aansluitwijze: | Niet bekend/Geen |
| Met signaaleenheid: | Nee |
| Spanningstype: | AC |
| Frequentie (Hz): | 50 - 50 |
| Min. nalooptijd (s): | 10 |
| Max. nalooptijd (min): | 99 |
| Uitschakelvertraging (s): | Niet bekend/Geen |
| Inschakelvertraging (s): | Niet bekend/Geen |
| Hoek reikwijdte horizontaal (°): | Niet bekend/Geen |
| horizontaal (°): | Niet bekend/Geen |
| verticaal (°): | Niet bekend/Geen |
| Aanspreekhelderheid (lx): | Niet bekend/Geen |
| Max. schakelvermogen (W): | 2300 |
| Temperatuur (°C): | -10 - 35 |
| Aantal schakelzones: | 2 |
| Max. inschakelstroom (A): | 10 |
| Min. aanloopstroom (A): | Niet bekend/Geen |
| Stuurstroom (mA): | Niet bekend/Geen |
| Inbouwbreedte (mm): | Niet bekend/Geen |
| Inbouwdiepte (mm): | Niet bekend/Geen |
| Inbouwlengte (mm): | Niet bekend/Geen |
| Inbouwdiameter (mm): | Niet bekend/Geen |
| Min. diepte van de inbouwdoos (mm): | Niet bekend/Geen |
| Transparant: | Nee |
| Geschikt voor wandmontage: | Nee |
| Geschikt voor plafondmontage: | Nee |
| Ingang voor nevenunit: | Nee |
| Gedwongen inschakeling: | Nee |
| Vrije dierzone: | Nee |
| Onderkruipbeveiliging: | Nee |
| Koppelbaar aan netwerk: | Nee |
| Trappenhuisbewaking: | Nee |
| Zelfleerfunctie voor aanspreekhelderheid: | Nee |
| Antibacteriële behandeling: | Nee |
| C-Belasting: | Nee |
| Met alarmfunctie: | Nee |
